Alineación del cabezal de impresión

ID pregunta frecuente: 8200529700

Fecha de lanzamiento: 27 julio 2009

Solución:

Si las líneas rectas impresas no están alineadas o el resultado de la impresión no es satisfactorio por cualquier otro motivo, ajuste la posición del cabezal de impresión.

Debe preparar: dos hojas de papel normal de tamaño A4 o Carta.

NOTE

Si el nivel de tinta restante es bajo, el patrón de alineación de los cabezales de impresión no se imprimirá correctamente. Sustituya el depósito de tinta cuyo nivel de tinta es bajo.

Consulte [ Sustitución de un depósito de tinta ]

El patrón de alineación de los cabezales de impresión se imprime en negro y azul.

- Alineación del cabezal de impresión sin un equipo

También puede alinear el cabezal de impresión desde la propia impresora mediante el botón RESUME/CANCEL.

(1) Compruebe que la alimentación está conectada y que se han cargado al menos dos hojas de papel normal de tamaño A4 o Carta en el cassette.
(2) Abra la bandeja frontal con suavidad y extraiga la extensión de la bandeja frontal.
(3) Mantenga pulsado el botón RESUME/CANCEL hasta que la lámpara de encendido parpadee cuatro veces en verde y, a continuación, suéltelo inmediatamente.

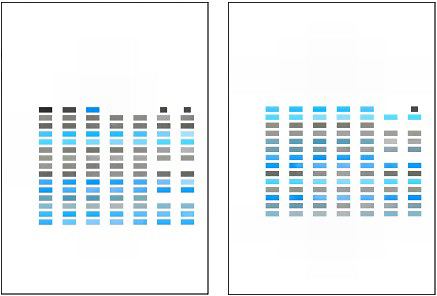

Se imprimirá el patrón de alineación del cabezal de impresión y la impresora ajustará su posición automáticamente.
No lleve a cabo ninguna otra operación hasta que la impresora termine de imprimir el patrón de alineación del cabezal de impresión.

Automática del cabezal de impresión

1. Asegúrese de que la alimentación esté encendida.

2. Compruebe que se han cargado al menos dos hojas de papel normal de tamaño A4 o Carta en el cassette.

IMPORTANT

No se puede utilizar la bandeja frontal para alinear automáticamente el cabezal de impresión. Asegúrese de cargar papel en el cassette.

3. Abra la bandeja frontal con suavidad y extraiga la extensión de la bandeja frontal.

4. Abra la ventana de configuración del controlador de impresora.

5. Ajuste la posición del cabezal de impresión.
(1) Haga clic en la ficha Mantenimiento (Maintenance).
(2) Haga clic en Alineación de los cabezales de impresión (Print Head Alignment).

(3) Confirme el mensaje que aparezca y haga clic en Alinear cabezales de impresión (Align Print Head).

Se imprimirá el patrón de alineación del cabezal de impresión y la impresora ajustará su posición automáticamente.
No lleve a cabo ninguna otra operación hasta que la impresora termine de imprimir el patrón de alineación del cabezal de impresión. Esta operación dura 6 minutos aproximadamente.

NOTE

Si se produce un error al ajustar automáticamente la posición del cabezal, la lámpara de alarma parpadea. Consulte "Once destellos:" de [ La lámpara de alarma parpadea en color naranja ].
Si los resultados de impresión continúan sin ser satisfactorios tras ajustar la posición del cabezal de impresión tal como se ha descrito anteriormente, [ alinee el cabezal de impresión manualmente ].
Para imprimir y comprobar los valores de ajuste actuales de la posición de los cabezales, haga clic en Imprimir valor de alineación (Print Alignment Value).

1. Asegúrese de que la alimentación esté encendida.

2. Compruebe que se han cargado al menos dos hojas de papel normal de tamaño A4 o Carta en el cassette.

IMPORTANT

No se puede utilizar la bandeja frontal para alinear automáticamente el cabezal de impresión. Asegúrese de cargar papel en el cassette.

3. Abra la bandeja frontal con suavidad y extraiga la extensión de la bandeja frontal.

4. Abra Canon IJ Printer Utility.

5. Ajuste la posición del cabezal de impresión.
(1) En el menú desplegable, seleccione Impresión de prueba (Test Print).
(2) Haga clic en Alineación de los cabezales de impresión (Print Head Alignment).

(3) Confirme el mensaje que aparezca y haga clic en Alinear cabezales de impresión (Align Print Head).

Se imprimirá el patrón de alineación del cabezal de impresión y la impresora ajustará su posición automáticamente.
No lleve a cabo ninguna otra operación hasta que la impresora termine de imprimir el patrón de alineación del cabezal de impresión. Esta operación dura 6 minutos aproximadamente.

NOTE

Si se produce un error al ajustar automáticamente la posición del cabezal, la lámpara de alarma parpadea. Consulte "Once destellos:" de [ La lámpara de alarma parpadea en color naranja ].
Si los resultados de impresión continúan sin ser satisfactorios tras ajustar la posición del cabezal de impresión tal como se ha descrito anteriormente, [ alinee el cabezal de impresión manualmente ].
Para imprimir y comprobar los valores de ajuste actuales de la posición de los cabezales, haga clic en Imprimir valor de alineación (Print Alignment Value).

Alineación manual del cabezal de impresión

Esta sección describe cómo alinear el cabezal de impresión de forma manual.
Si los resultados de la alineación automática del cabezal de impresión no son satisfactorios, siga el procedimiento que se indica a continuación para la alineación manual del cabezal de impresión y alinearlo con precisión.

NOTE

Asegúrese de cargar papel en el cassette. Para la alineación manual del cabezal de impresión no se pueden utilizar ni la bandeja posterior ni la ranura de alimentación manual de la bandeja frontal.
El patrón de alineación del cabezal de impresión se imprime únicamente en negro y azul.

1. Compruebe que la impresora estáesté encendida.

2. Cargue dos hojas de papel normal de tamaño A4 o Carta en el cassette.

3. Abra la bandeja frontal con suavidad y despliegue la extensión de la bandeja frontal.

4. Imprima el patrón.
(1) Abra el cuadro de diálogo de propiedades de la impresora.
(2) Haga clic en la ficha Mantenimiento (Maintenance) y, a continuación, en Configuración personalizada (Custom Settings).
(3) Marque la casilla Alinear cabezales manualmente (Align heads manually) y, a continuación, haga clic en Enviar (Send).
(4) Compruebe el mensaje que aparezca y haga clic en OK.
(5) En la hoja Mantenimiento (Maintenance), haga clic en Alineación de los cabezales de impresión (Print Head Alignment).
(6) Confirme el mensaje que aparece y haga clic en Alinear cabezales de impresión (Align Print Head).

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

NOTE

Para comprobar la configuración actual, haga clic en Imprimir valor de alineación (Print Alignment Value) e imprima el patrón.

(7) Una vez impreso el patrón, haga clic en Sí (Yes).
Aparece el cuadro de diálogo para indicar un valor de alineación de los cabezales de impresión.

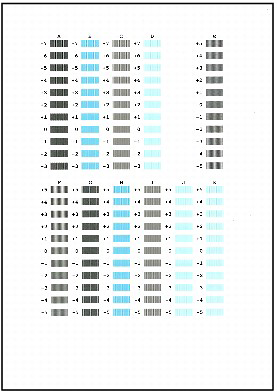

5. Observe la primera copia impresa y, a continuación, ajuste la posición del cabezal de impresión.
(1) Compruebe los patrones impresos y seleccione el número del patrón de la columna A que tenga las rayas verticales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

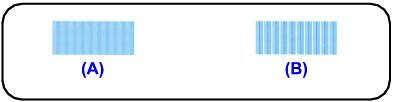

(A) Rayas blancas verticales menos perceptibles
(B) Rayas blancas verticales más perceptibles

(2) Repita el mismo procedimiento hasta que acabe de introducir el número del patrón para la columna K y, a continuación, haga clic en OK.
(3) Compruebe el mensaje que aparezca y haga clic en OK.
Se imprimirá el segundo patrón.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

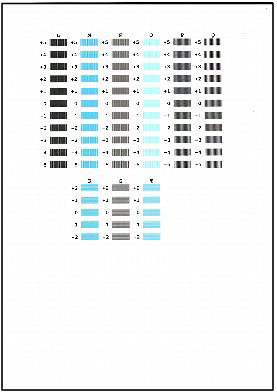

6. Observe la segunda copia impresa y, a continuación, ajuste la posición del cabezal de impresión.
(1) Compruebe los patrones impresos y seleccione el número del patrón de la columna L que tenga las rayas verticales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

(2) Repita el procedimiento hasta que termine de introducir el número de patrón para la columna T y, a continuación, haga clic en OK.
Para las columnas de R a T, seleccione el número de patrón en el que las rayas horizontales sean menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas horizontales sean menos perceptibles.

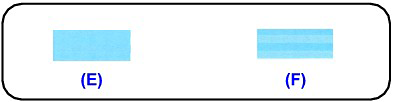

(E) Rayas blancas horizontales menos perceptibles
(F) Rayas blancas horizontales más perceptibles

(3) Compruebe el mensaje que aparezca y haga clic en OK.

1. Compruebe que la impresora estáesté encendida.

2. Cargue dos hojas de papel normal de tamaño A4 o Carta en el cassette.

3. Abra la bandeja frontal con suavidad y despliegue la extensión de la bandeja frontal.

4. Imprima el patrón.
(1) Abra el cuadro de diálogo Canon IJ Printer Utility.
(2) Seleccione Configuración personalizada (Custom Settings) en el menú desplegable.
(3) Marque la casilla Alinear cabezales manualmente (Align heads manually) y, a continuación, haga clic en Enviar (Send).
(4) Compruebe el mensaje que aparezca y haga clic en OK.
(5) En el menú desplegable, seleccione Impresión de prueba (Test Print).
(6) Haga clic en Alineación de los cabezales de impresión (Print Head Alignment).
(7) Confirme el mensaje que aparece y haga clic en Alinear cabezales de impresión (Align Print Head).
Aparece el cuadro de diálogo para indicar un valor de alineación de los cabezales de impresión.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

NOTE

Para comprobar la configuración actual, haga clic en Imprimir valor de alineación (Print Alignment Value) e imprima el patrón.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

(A) Rayas blancas verticales menos perceptibles
(B) Rayas blancas verticales más perceptibles

(2) Repita el mismo procedimiento hasta que acabe de introducir el número del patrón para la columna K y, a continuación, haga clic en Enviar (Send).
(3) Compruebe el mensaje que aparezca y haga clic en OK.
Se imprimirá el segundo patrón.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

(2) Repita el mismo procedimiento hasta que acabe de introducir el número del patrón para la columna T y, a continuación, haga clic en Enviar (Send).
Para las columnas de R a T, seleccione el número de patrón en el que las rayas horizontales sean menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas horizontales sean menos perceptibles.

(E) Rayas blancas horizontales menos perceptibles
(F) Rayas blancas horizontales más perceptibles

Modelos aplicables

PIXMA iX7000
