Alineación del cabezal de impresión

ID pregunta frecuente: 8200542700

Fecha de lanzamiento: 26 mayo 2009

Solución:

Si las líneas rectas impresas no están alineadas o el resultado de la impresión no es satisfactorio por cualquier otro motivo, ajuste la posición del cabezal de impresión.

Debe preparar: una hoja de tamaño A4 o Carta del papel suministrado o de Papel Fotográfico Mate MP-101 de Canon.

NOTE

Si el nivel de tinta restante es bajo, el patrón de alineación de los cabezales de impresión no se imprimirá correctamente. Sustituya el depósito de tinta cuyo nivel de tinta es bajo.

Consulte [ Sustitución de un depósito de tinta ]

El patrón de alineación de los cabezales de impresión se imprime en negro y azul.
Si se queda sin papel suministrado (Papel Fotográfico Mate MP-101 de Canon) o si no dispone de papel original Canon o no puede conseguirlo, puede utilizar papel normal y alinear el cabezal de impresión manualmente.

- Alineación del cabezal de impresión sin un equipo

También puede alinear el cabezal de impresión desde la propia impresora mediante el botón RESUME/CANCEL.

(1) Compruebe que la impresora esté encendida y cargue una hoja de tamaño A4 o Carta del papel suministrado o de Papel Fotográfico Mate MP-101 de Canon en la bandeja posterior. Cárguela en la bandeja posterior con la cara de impresión (la cara más blanca) hacia usted.
(2) Abra con cuidado la bandeja de salida de papel y despliegue la extensión de bandeja de salida para abrirla.
Si la tapa interior está abierta, ciérrela.
(3) Mantenga pulsado el botón RESUME/CANCEL hasta que la luz de encendido parpadee cuatro veces en verde y, a continuación, suéltelo inmediatamente.
Se imprimirá el patrón de alineación del cabezal de impresión y la impresora ajustará su posición automáticamente.
No lleve a cabo ninguna otra operación hasta que la impresora termine de imprimir el patrón de alineación del cabezal de impresión.

Automática del cabezal de impresión

1. Asegúrese de que la alimentación esté encendida.

2. Cargue una hoja de tamaño A4 o Carta del papel suministrado o de Papel Fotográfico Mate MP-101 de Canon en la bandeja posterior.
Cárguela en la bandeja posterior con la cara de impresión (la cara más blanca) hacia usted.

IMPORTANT

Para alinear automáticamente el cabezal de impresión, no se puede utilizar el cassette. Asegúrese de cargar el papel en la bandeja posterior.

3. Abra con cuidado la bandeja de salida de papel y despliegue la extensión de bandeja de salida para abrirla.

IMPORTANT

Si la tapa interior está abierta, ciérrela.

4. Abra la ventana de configuración del controlador de impresora.

5. Ajuste la posición del cabezal de impresión.
(1) Haga clic en la ficha Mantenimiento (Maintenance).
(2) Haga clic en Alineación de los cabezales de impresión (Print Head Alignment).

(3) Confirme el mensaje que aparezca y haga clic en Alinear cabezales de impresión (Align Print Head).

Se imprimirá el patrón de alineación del cabezal de impresión y la impresora ajustará su posición automáticamente.
No lleve a cabo ninguna otra operación hasta que la impresora termine de imprimir el patrón de alineación del cabezal de impresión. Esto tarda unos 5 minutos en finalizar.

NOTE

Si se produce un error al ajustar automáticamente la posición del cabezal, la lámpara de alarma parpadea. Consulte [ La lámpara de alarma parpadea en color naranja ].
Si los resultados de impresión continúan sin ser satisfactorios tras ajustar la posición del cabezal de impresión tal como se ha descrito anteriormente, alinee el cabezal de impresión manualmente.

1. Asegúrese de que la alimentación esté encendida.

IMPORTANT

Para alinear automáticamente el cabezal de impresión, no se puede utilizar el cassette. Asegúrese de cargar el papel en la bandeja posterior.

3. Abra con cuidado la bandeja de salida de papel y despliegue la extensión de bandeja de salida para abrirla.

IMPORTANT

Si la tapa interior está abierta, ciérrela.

4. Abra Canon IJ Printer Utility.

5. Ajuste la posición del cabezal de impresión.
(1) En el menú desplegable, seleccione Impresión de prueba (Test Print).
(2) Haga clic en Alineación de los cabezales de impresión (Print Head Alignment).

(3) Confirme el mensaje que aparezca y haga clic en Alinear cabezales de impresión (Align Print Head).

Se imprimirá el patrón de alineación del cabezal de impresión y la impresora ajustará su posición automáticamente.
No lleve a cabo ninguna otra operación hasta que la impresora termine de imprimir el patrón de alineación del cabezal de impresión. Esto tarda unos 5 minutos en finalizar.

NOTE

Si se produce un error al ajustar automáticamente la posición del cabezal, la lámpara de alarma parpadea. Consulte [ La lámpara de alarma parpadea en color naranja ].
Si los resultados de impresión continúan sin ser satisfactorios tras ajustar la posición del cabezal de impresión tal como se ha descrito anteriormente, alinee el cabezal de impresión manualmente.

Alineación manual del cabezal de impresión

Esta sección describe cómo alinear el cabezal de impresión de forma manual.
Si los resultados de la alineación automática del cabezal de impresión no son satisfactorios, siga el procedimiento que se indica a continuación para la alineación manual del cabezal de impresión y alinearlo con precisión.

NOTE

Cierre la cubierta interior si está abierta.
El patrón de alineación del cabezal de impresión se imprime únicamente en negro y azul.

1. Compruebe que la impresora está encendida.

2. Cargue tres hojas de papel normal de tamaño A4 o Carta en el cassette.

3. Abra la bandeja de salida de papel y despliegue la extensión de bandeja de salida.

4. Imprima el patrón.
(1) Abra el cuadro de diálogo de propiedades de la impresora.
(2) Haga clic en la ficha Mantenimiento (Maintenance) y, a continuación, en Configuración personalizada (Custom Settings).
(3) Marque la casilla Alinear cabezales manualmente (Align heads manually) y, a continuación, haga clic en Enviar (Send).
(4) Compruebe el mensaje que aparezca y haga clic en Aceptar (OK).
(5) En la hoja Mantenimiento (Maintenance), haga clic en Alineación de los cabezales de impresión (Print Head Alignment).
(6) Confirme el mensaje que aparece y haga clic en Alinear cabezales de impresión (Align Print Head).

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

NOTE

Para comprobar la configuración actual, haga clic en Imprimir valor de alineación (Print Alignment Value) e imprima el patrón.

(7) Una vez impreso el patrón, haga clic en Sí (Yes).
Aparece el cuadro de diálogo para indicar un valor de alineación de los cabezales de impresión.

5. Observe la primera copia impresa y, a continuación, ajuste la posición del cabezal de impresión.
(1) Compruebe los patrones impresos y seleccione el número del patrón de la columna A que tenga las rayas verticales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

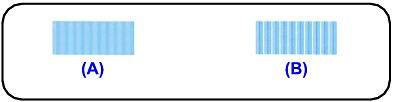

(A) Rayas blancas verticales menos perceptibles
(B) Rayas blancas verticales más perceptibles

(2) Repita el procedimiento hasta que termine de introducir el número de patrón para la columna G y, a continuación, haga clic en Aceptar (OK).
En la columna F y G, seleccione el ajuste que produzca las rayas horizontales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas horizontales sean menos perceptibles.

(3) Compruebe el mensaje que aparezca y haga clic en Aceptar (OK).
Se imprimirá el segundo patrón.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

6. Observe la segunda copia impresa y, a continuación, ajuste la posición del cabezal de impresión.

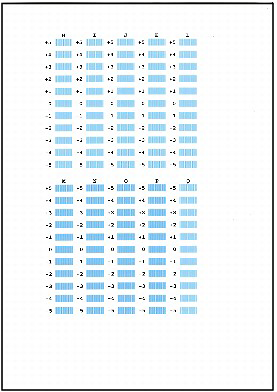

(1) Compruebe los patrones impresos y seleccione el número del patrón de la columna H que tenga las rayas verticales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

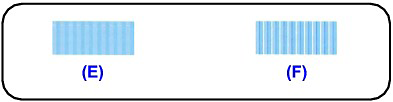

(E) Rayas blancas verticales menos perceptibles
(F) Rayas blancas verticales más perceptibles

(2) Repita el procedimiento hasta que termine de introducir el número del patrón para la columna Q y, a continuación, haga clic en Aceptar (OK).
(3) Compruebe el mensaje que aparezca y haga clic en Aceptar (OK).
Se imprimirá el tercer patrón.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

7. Observe la tercera copia impresa y, a continuación, ajuste la posición del cabezal de impresión

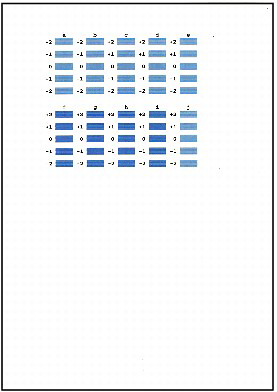

(1) Compruebe los patrones impresos y seleccione el número del patrón de la columna a que tenga las rayas horizontales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas horizontales sean menos perceptibles.

(G) Rayas blancas horizontales menos perceptibles
(H) Rayas blancas horizontales más perceptibles

(2) Repita el procedimiento hasta que termine de introducir el número del patrón para la columna j y, a continuación, haga clic en Aceptar (OK).
(3) Compruebe el mensaje que aparezca y haga clic en Aceptar (OK).

1. Compruebe que la impresora está encendida.

2. Cargue tres hojas de papel normal de tamaño A4 o Carta en el cassette.

3. Abra la bandeja de salida de papel y despliegue la extensión de bandeja de salida.

4. Imprima el patrón.
(1) Abra el cuadro de diálogo Canon IJ Printer Utility.
(2) Seleccione Configuración personalizada (Custom Settings) en el menú desplegable.
(3) Marque la casilla Alinear cabezales manualmente (Align heads manually) y, a continuación, haga clic en Enviar (Send).
(4) Compruebe el mensaje que aparezca y haga clic en OK.
(5) En el menú desplegable, seleccione Impresión de prueba (Test Print).
(6) Haga clic en Alineación de los cabezales de impresión (Print Head Alignment).
(7) Confirme el mensaje que aparece y haga clic en Alinear cabezales de impresión (Align Print Head).
Aparece el cuadro de diálogo para indicar un valor de alineación de los cabezales de impresión.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

NOTE

Para comprobar la configuración actual, haga clic en Imprimir valor de alineación (Print Alignment Value) e imprima el patrón.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

(A) Rayas blancas verticales menos perceptibles
(B) Rayas blancas verticales más perceptibles

(2) Repita el mismo procedimiento hasta que acabe de introducir el número del patrón para la columna G y, a continuación, haga clic en Enviar (Send).
En la columna F y G, seleccione el ajuste que produzca las rayas horizontales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas horizontales sean menos perceptibles.

(3) Compruebe el mensaje que aparezca y haga clic en OK.
Se imprimirá el segundo patrón.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas verticales sean menos perceptibles.

(E) Rayas blancas verticales menos perceptibles
(F) Rayas blancas verticales más perceptibles

(2) Repita el procedimiento hasta que termine de introducir el número del patrón para la columna Q y, a continuación, haga clic en Enviar (Send).
(3) Compruebe el mensaje que aparezca y haga clic en OK.
Se imprimirá el tercer patrón.

IMPORTANT

No abra la cubierta superior mientras la impresión esté en curso.

7. Observe la tercera copia impresa y, a continuación, ajuste la posición del cabezal de impresión.
(1) Compruebe los patrones impresos y seleccione el número del patrón de la columna a que tenga las rayas horizontales menos perceptibles.

NOTE

Si le resulta difícil seleccionar el mejor patrón, elija el valor en el que las rayas blancas horizontales sean menos perceptibles.

(G) Rayas blancas horizontales menos perceptibles
(H) Rayas blancas horizontales más perceptibles

(2) Repita el procedimiento hasta que termine de introducir el número del patrón para la columna j y, a continuación, haga clic en Enviar (Send).

Modelos aplicables

PIXMA iP4700
