Configuración de los micrófonos (XA10)

ID pregunta frecuente: 8201096700

Fecha de lanzamiento: 24 febrero 2011

Solución:

Al grabar puede utilizar el micrófono incorporado, el micrófono externo opcional (terminal XLR o MIC) o la entrada de audio (terminal XLR). Para micrófonos o fuentes de audio externos conectados a un terminal XLR, puede seleccionar la entrada de audio de forma independiente para el canal 1 y el canal 2.

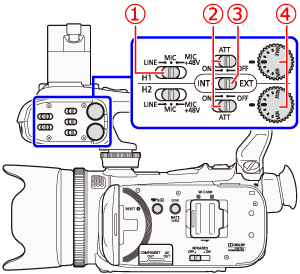

Interruptores de terminal XLR para CH1 y CH2
Interruptores ATT (atenuador de micrófono) para CH1 y CH2
Selector de entrada de audio
Selectores de nivel de audio para CH1 y CH2


NOTE
Para obtener más información acerca de cómo conectar un micrófono externo a la videocámara, consulte "Conexión de un micrófono externo".

Uso del micrófono externo o incorporado conectado al terminal MIC

Cuando use el micrófono integrado o un micrófono externo conectado al terminal MIC, ajuste el interruptor de entrada de audio a <INT>.


NOTE
  • Si conecta un micrófono al terminal MIC cuando el interruptor de entrada de audio se encuentra en <INT>, la videocámara cambiará automáticamente desde el micrófono incorporado al micrófono externo.
  • Al usar un micrófono externo, asegúrese de que el diámetro de la cubierta de la clavija sea menor de φ9,5 mm.


Uso de la entrada de audio o un micrófono externo conectado a un terminal XLR

  • Ajuste del terminal XLR

1. Conexión de un micrófono externo a un terminal XLR.

2. Ajuste el selector de entrada de audio a <EXT>.

3. Ajuste el interruptor del terminal XLR del canal deseado en <LINE> o <MIC>.

- Para conectar un micrófono con alimentación fantasma, ajuste el interruptor en <MIC+48V>. Asegúrese de conectar el micrófono primero, antes de activar la alimentación fantasma. Mantenga el micrófono conectado cuando desactive la alimentación fantasma.
- Cuando use el terminal XLR para grabar solamente a un canal, use el terminal de entrada CH1 y ajuste el interruptor del terminal XLR de CH1 en <LINE>, <MIC> o <MIC+48V>.

  • Selección del canal de grabación

Puede seleccionar en qué canal la videocámara grabará el audio.

1. Toque [ ].

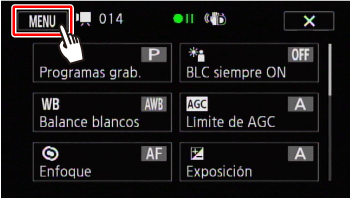

2. Toque [ ].

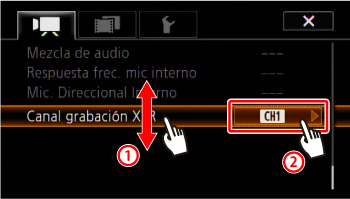

3. Arrastre el dedo hacia arriba y hacia abajo para mostrar el resto del panel, y, a continuación, toque [Canal grabación XLR].

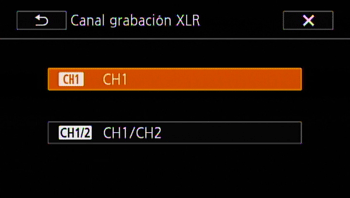

4. Toque [CH1] o [CH1/CH2].

CH1: Graba el audio en cada canal por separado. La entrada de audio en CH1 se graba en el canal 1, mientras que la entrada de audio en CH2 se graba en el canal 2.
CH1/CH2: La entrada de audio en CH1 se graba en los dos canales. La entrada de audio en CH2 no se grabará.

  • Activación del atenuador de micrófono

Puede activar el atenuador de micrófono externo (20 dB) si el interruptor del terminal XLR está ajustado en <MIC> o <MIC+48V>.

Ajuste el selector ATT del canal deseado a <ON>.


IMPORTANT
Cuando conecte un micrófono o un dispositivo que no soporte la alimentación fantasma, asegúrese de ajustar el interruptor del terminal XLR en <MIC> o <LINE> respectivamente. Si ajusta el interruptor en <MIC+48V>, se podrían dañar el micrófono o el dispositivo.

Uso del micrófono integrado o un micrófono conectado al terminal MIC

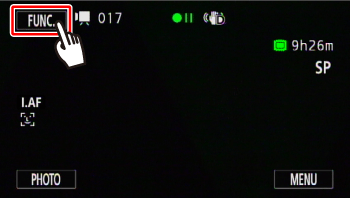

1. Toque [ ].

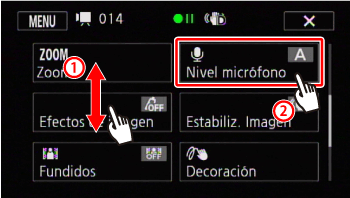

2. Toque [Nivel micrófono].

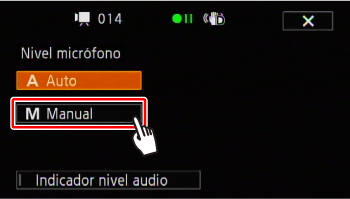

3. Toque [M Manual].

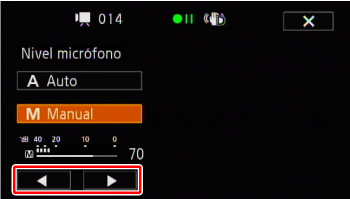

4. Toque y mantenga presionado [ ] o [ ] para ajustar el nivel de grabación de audio según sea necesario.

  • Por regla general, ajuste el nivel de grabación de audio de tal forma que el medidor de nivel de audio rara vez se sitúe a la derecha de la marca -18 dB (más o menos una marca a la derecha de -20 dB).
  • Cuando la función de mezcla de audio está activada, [INT] (micrófono integrado) y [EXT] (fuente de audio externa) aparecerán al lado del indicador del nivel de audio.


NOTE
Toque [ A Auto ] para que la videocámara vuelva a los niveles automáticos de grabación de audio.

5. Toque [ ] para bloquear el nivel de grabación de audio en el nivel actual.


REFERENCE
  • Para visualizar el indicador de nivel de audio

Por lo general, el indicador de nivel de audio se visualizará solamente después de activar el ajuste manual del nivel de grabación de audio. También puede elegir visualizarlo cuando el nivel de audio se ajusta automáticamente.

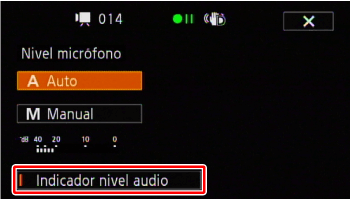

Seleccione [ A Auto ] y, a continuación, toque el [ Indicador nivel audio ].


Uso de un micrófono o fuente de audio conectados a un terminal XLR

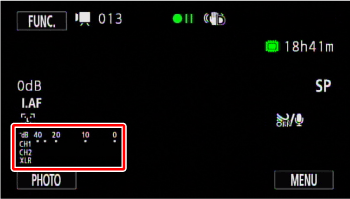

1. Cuando el terminal XLR está conectado a un micrófono o una fuente de audio y el selector de entrada de audio está ajustado en <EXT>, en la pantalla aparecerá el indicador del nivel de audio.

2. Gire el dial del nivel de audio correspondiente para ajustar el nivel de grabación de audio según sea necesario.

Por regla general, ajuste el nivel de grabación de audio de tal forma que el medidor de nivel de audio rara vez se sitúe a la derecha de la marca -18 dB (más o menos una marca a la derecha de -20 dB).


NOTE
  • Cuando el medidor de nivel de audio llega al punto rojo (0 dB), el sonido puede distorsionarse.
  • Si el nivel de audio es demasiado elevado y el sonido resulta distorsionado mientras se usa un micrófono externo conectado a un terminal XLR, active el atenuador de micrófono con los interruptores ATT. Para un micrófono conectado al terminal MIC, ajuste manualmente el nivel de grabación de audio.
  • Le recomendamos que utilice auriculares para comprobar el nivel del sonido cuando ajuste el nivel de grabación de audio o cuando esté activado el atenuador de micrófono.

Modelos aplicables

  • XA10
